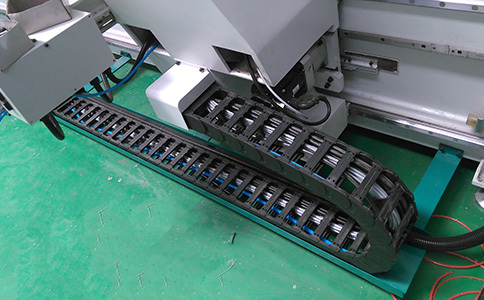

作為拖鏈電纜不可缺少的配件--拖鏈，拖鏈型號的選擇對電纜的使用壽命至關重要的影響，下面小編就為大家簡單介紹一下電纜拖鏈的選型。

一、拖鏈的選用原則

1、內高：選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度；

2、內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間；

3、長度：確定電纜的行程，即電纜運行長度；

4、彎曲半徑：選擇內置電纜、油管、氣管、水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間；

5、承重能力：根據電纜的重量確定拖鏈有足夠的承重能力。

二、拖鏈中電纜的放置原則

為保證拖鏈正常工作，避免對電纜造成損害，必須遵守一下規范。

1、如需將數根電纜放置于一條拖鏈中，盡可能將他們用隔板隔開，如果不能，則需確保內部空間不允許電纜交疊；

2、根據各條電纜的重量和尺寸對稱擺放，把重的和大的電纜放在兩側，把輕的和小的電纜放在中間；

3、避免將不同外套的電纜留在一起，以減少磨損；

4、對于電力電纜必須留出不小于10%的余量。

三、拖鏈內置電纜、油管、氣管、水管的放置原則

1、應該留有15%的剩余空間，讓內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力；

2、對于電力電纜必須留出不小于10%的余量，對于水管必須留出不小于20%的余量；

3、直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開；

4、在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片。

• 問

  RVV是高柔線嗎？

  答

  RVV不是高柔線。高柔線，在電纜行業內通常指的是具有高度柔韌性和耐磨性的電纜，而不是單純地追求柔軟。RVV電纜，全稱為銅芯聚氯乙烯絕緣聚氯乙烯護套軟電纜，是一種常見的電纜類型。RVV電纜具有較好的柔軟性，可稱其為柔性電纜，但并不符合高柔線的要求。
